认识汽车用线材：种类与选择指南

关键字：汽车线束、汽车用线种类、汽车电线

在今日的汽车产业中，车辆早已不再只是机械装置，而是整合了高度电子化系统的智能平台，仰赖高质量线材来确保稳定运作。从先进驾驶辅助系统（ADAS）到电动车（EV），每一项功能都需要稳定且精准的电讯传输。了解汽车线材的种类并选择合适的线材，对于确保安全与效能而言至关重要。

本指南将协助您认识汽车线束的基本概念，介绍常见的汽车用线类型，并提供实用建议，帮助您挑选最适合应用需求的线材。

汽车线材与线束的重要性

汽车线材是一种专为车辆设计的电导体，用于在各组元件间传递电力与信号。它们不仅仅是电力传输的媒介，更是车辆系统正常运作的关键组成，涵盖照明、信息娱乐系统、引擎管理，以及高压电动车系统等。

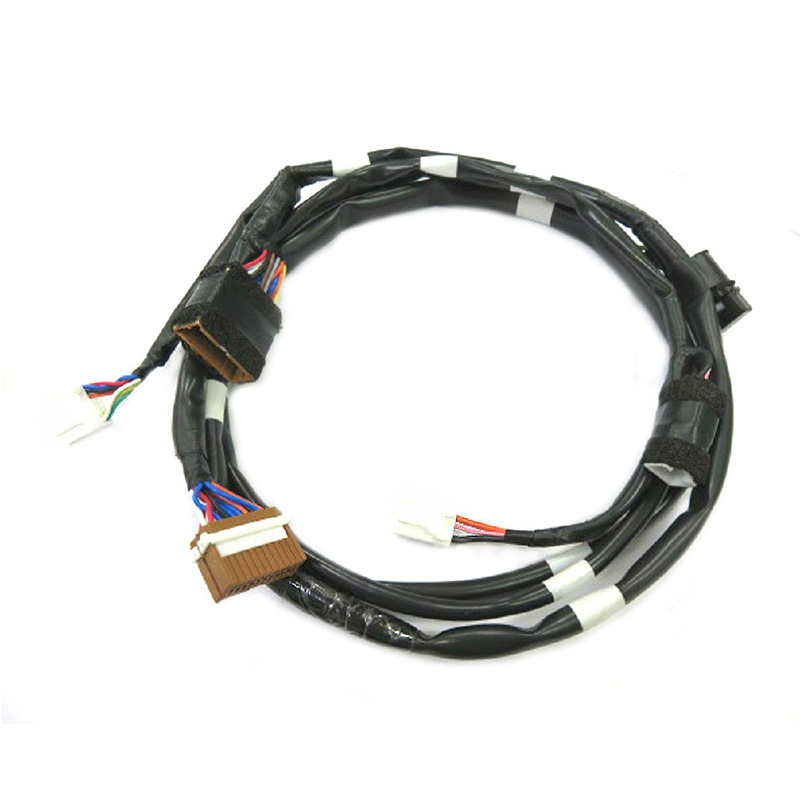

所谓汽车线束（Automotive Wire Harness），是由多条线材与连接器、保护层所组成的整合线组。设计良好的线束能确保电力与信号高效、安全地传输。随着汽车技术日益复杂，特别是混合动力与电动车款的兴起，选择合适的线材、绝缘材料与连接器已成为确保长期可靠性的关键。若选择不当，可能导致电压降损、过热、电磁干扰（EMI）甚至安全风险。

常见的汽车用线种类

汽车线材需符合严格的性能要求，包括高温耐受性、柔软性与抗电磁干扰（EMI）能力。依照绝缘材料、结构与用途不同，可分为以下几类：

标准	型号	全名	描述	额定耐温	应用领域
Japanese (JASO/JIS)	AVSS	Japanese Thin Insulated Low-Voltage Wire	轻薄柔软的低压绝缘线，节省空间、易于布线。	105°C	车内照明、仪表板电源、日本车款使用
Japanese (JASO/JIS)	AESSX	Thin Cross-Linked Polyethylene Insulated Heat Resistant Low Voltage Wires	强化绝缘层以应对高温环境。结构与 AVSS 相似。	125°C	汽车、摩托车及各类车辆的线束；电子电路、传感器引线及行动电气设备的内部布线。
Japanese (JASO/JIS)	AV	Standard Automotive Wire	用于低压电路的传统电线。适用于传统汽车电路，可靠性高。	85°C	电源线、开关、一般通用线路。
US (SAE)	TXL / XLPE	Thin Cross-Linked Polyethylene Wire	轻量化、耐高温的交连绝缘电线。具备耐油性与耐用性。	125°C	ECU 模块、高温引擎室布线。TXL 也可用于接地用途。
US (SAE)	GPT	General Purpose Automotive Wire	经济型 PVC 绝缘电线，易于加工处理，性价比高。	105°C	低负载内部电路、通用型布线。
German(DIN) / European (ISO 6722)	FLRY-A/B	European Standard Wires (meeting IATF 16949 standards)	Type A 与 Type B 的外径 (OD) 相同。主要区别在于铜丝根数：Type A 较少，Type B 较多，因此在导电性与柔软度上略有差异。	105°C	欧洲车系、CAN 总线通讯线路。

这些型号皆属于汽车低压线束电线。其主要差异在于适用的国际标准（如日标 JIS、德标 DIN、美标 SAE 等），整体的效能表现则大同小异。在选型时，主要取决于客户要求的额定耐温等级。目前国内市场最常采用的标准为 JIS 与 DIN 线材。

结构分类

根据不同电气与环境需求，汽车线材可依结构设计进一步分类：

• 单芯无屏蔽线（Single-Core Unshielded）：通常用于低电流与低电压环境，适用于无电磁干扰环境下的信号传输；亦可对绞以提升抗干扰能力。
• 单芯屏蔽线（Single-Core Shielded）：导体外层包覆屏蔽层（编织或铝箔），可降低 EMI 干扰，适用于精密电子信号。
• 多芯绞线／双绞线（Multi-Core / Twisted Pair）：两条以上绝缘导线绞合，抗 EMI/RFI 能力佳，常用于 ADAS 与数据传输模块。
• 高压线（High-Voltage Wire）：额定电压约为 600–1500V，通常采用 XLPE 绝缘，耐热达 125°C。提供屏蔽与部分屏蔽款式。

如何选择汽车用线材

选择正确的汽车线材需综合考量多项因素，若类型或连接器不匹配，可能影响系统稳定性与寿命。

设计与采购线束时应注意的重点

1. 主要电气规格

• 载流能力：确保线材能安全承载预期负载。在高温条件下，载流量可能下降约 20%。
• 电压等级：检查最大工作电压与绝缘等级。
• 绝缘材质：必须匹配环境与电气要求，符合绝缘电阻与耐温需求。

2. 环境条件

• 温度与耐热性：如引擎舱等高温区域需求。
• 耐油、水与盐雾性能：适用于严苛环境。
• 抗电磁干扰（EMI/RFI）：ADAS 与高速数据线尤为重要。

3. 空间与柔軟性

• 线径与弯曲半径：需能在狭小空间中灵活布线，不造成折损。
• 走线限制：紧凑车体设计的关键考量。

4. 法规与客户标准

• 符合标准：如 LV 112、ISO 6722、UL 758、ELV、防火测试等。
• 质量认证：ISO 9001、IATF 16949。
• 机械测试：抗拉强度、耐热老化、弯折寿命。

连接器设计考量

• 接点可靠性：依使用寿命选择镀金或镀锡接点。
• 可靠度测试：温循、震动、盐雾试验。
• 机械强度：确保插拔循环次数与保持力。
• 防水密封等级：视具体环境要求而定。
• 接线方式：依需求选择压接或焊接方式，并确认所需专用工具。

万旭电业（Wanshih）— 您可信赖的汽车线材伙伴

针对高质量汽车线束解决方案，万旭电业（Wanshih）是您值得信赖的合作伙伴。我们的专业研发与客制设计能力，能满足新一代电动车（EV）与先进驾驶辅助系统（ADAS）的需求。

核心优势：

• 专业认证与技术实力：拥有 IATF 16949 认证团队，符合各项电气与机械要求。
• 一站式服务：从协同设计到量产，全方位支援 EV、HEV、电动自行车与电动巴士等需求。
• 快速打样与量产规划：处理高复杂度结构，提供迅速交期与稳定量产支援。

成功案例

1. 数位仪表线束─欧洲电动车 Tier 1 客户

• 挑战：开发阶段 HUD 仪表与电池模块间出现信号干扰与接触不良。
• 万旭解决方案：提供 30 组客制化 LVDS 信号＋电源复合线样品，并全程协助生产、焊接与信号测试，提供完整材料与设计支持。
• 成果：8 个月内进入量产，年出货超过 30 万组，成为旗舰车款标配。
• 客户回馈：「万旭不只是供应商，更是从概念到量产的开发伙伴。」

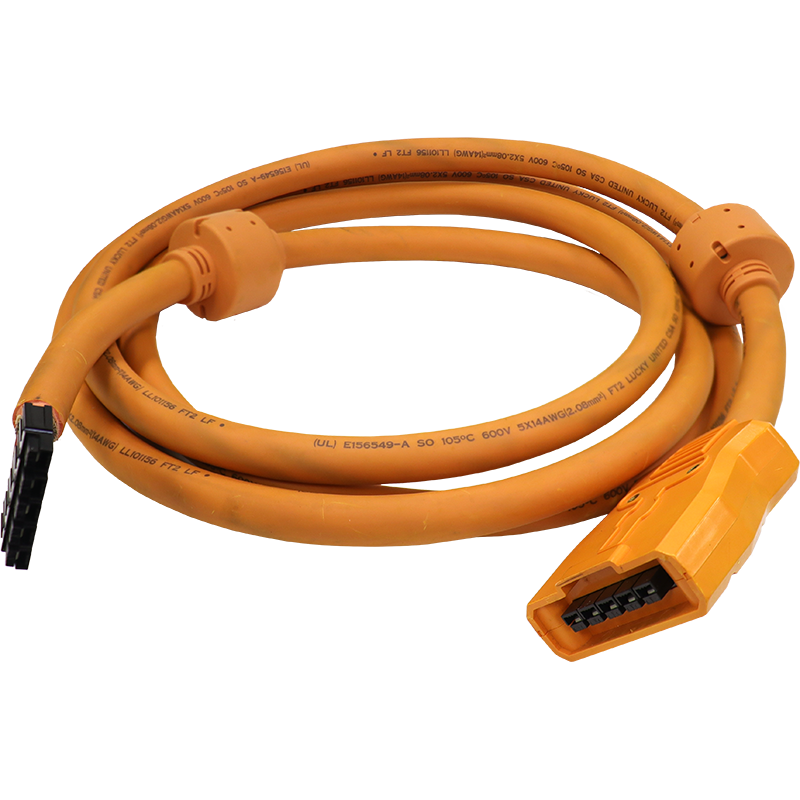

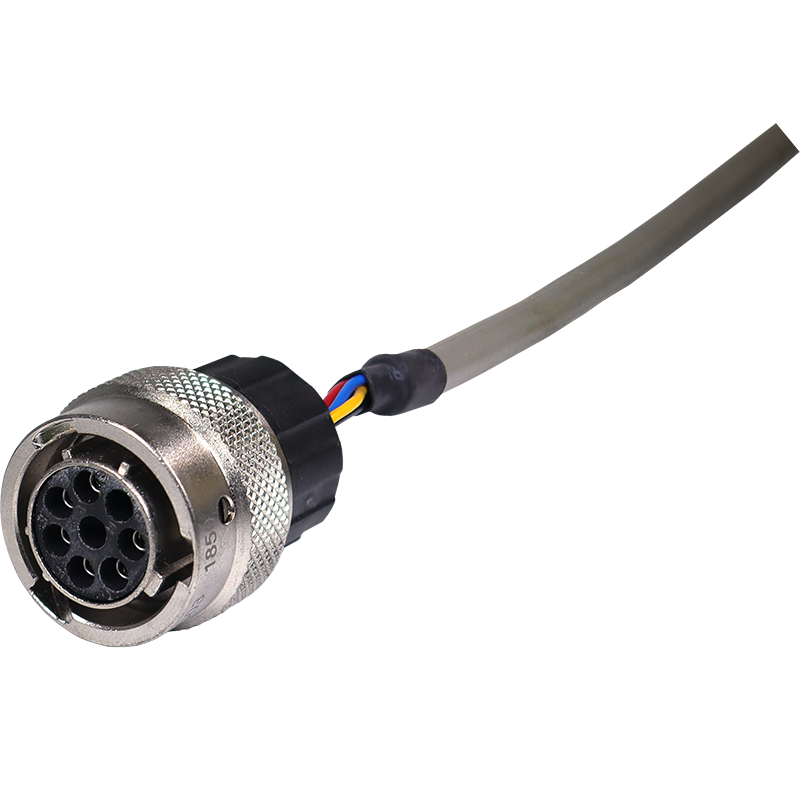

2. 高压电力线束─台湾电动巴士制造商

• 挑战：原供应商延误导致高压电力线束无法交付、ARTC 测试中断，影响政府补助与交期，损失恐达数百万。
• 万旭解决方案：48 小时内完成 10 组紧急打样，开发高电流端子专用模具，并提供 2D 与 3D 图面供验证。
• 成果：两周内完成样产转换，并延伸供应至其他模块线束。
• 客户回馈：「万旭是少数能处理大电流线组的厂商，无论交期、质量或技术支持都超出预期。」

与万旭合作，打造可靠的汽车线束解决方案

选择正确的汽车线材，是确保车用系统稳定与安全运作的关键。随着电动车与载电子系统需求攀升，了解汽车线材的选型要点比以往更为重要。从性能到可靠度，每一项因素都攸关线束设计的质量。

对于寻找可靠伙伴的团队，万旭电业（Wanshih）能提供完整的汽车用线整合解决方案。凭借在客制化线材设计、高精密加工与一站式服务方面的丰富经验，我们能协助客户在每一阶段达到高效率与高质量标准。欢迎联系我们获取更多信息。
